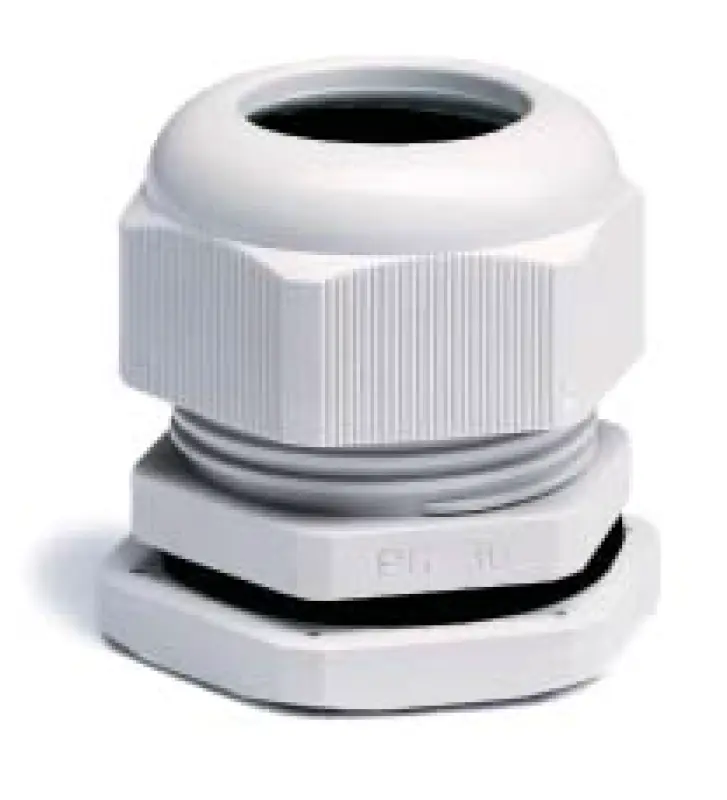

Зажим кабельный с контргайкой, IP68
Назначение: для герметичного ввода труб и кабеля в корпуса распаячных коробок, щитков, шкафов и боксов.
Отличительные особенности:
- Материал: полиамид 6.6
- Температура эксплуатации: от -25°С до +60°С
- Степень защиты: IP68
Габаритные размеры кабельных зажимов ДКС указаны ниже...
Габаритные размеры
|
Артикул (опт) |
Артикул (розница) |
Диаметр, мм | Резьба | Геометрические размеры, мм | |||||||
| A | B | C | D | E | d | M | SW | ||||
| 52500 | 52500R | 3 – 6,5 | PG 7 | 19,7 | 8,5 | 30 | 8 | 13,9 | 6,5 | 12,5 | 18 |
| 52600 | 52600R | 4 – 8 | PG 9 | 23,7 | 11 | 34 | 8 | 14,8 | 8 | 15,5 | 22 |
| 52700 | 52700R | 5 – 10 | PG 11 | 26,2 | 13 | 35 | 8 | 16,9 | 11 | 18,5 | 24 |
| 52800 | 52800R | 6 – 12 | PG 13,5 | 29 | 15 | 37 | 10 | 18 | 12 | 20,5 | 27 |
| 52900 | 52900R | 9 – 14 | PG 16 | 33 | 20,4 | 40 | 10 | 17,8 | 13,5 | 22,5 | 30 |
| 53000 | 53000R | 13 – 18 | PG 21 | 39 | 22 | 40 | 10 | 24 | 17,5 | 28,5 | 36 |
| 53100 | - | 15 – 25 | PG 29 | 50 | 31 | 52 | 12 | 25,2 | 24,5 | 37 | 46 |
| 53200 | - | 20 – 31 | PG 36 | 64 | 39 | 62 | 14 | 31 | 31,5 | 47 | 58 |
| 53300 | - | 28 – 38 | PG 42 | 70 | 46,5 | 63 | 14 | 30,1 | 38 | 54 | 64 |
| 53400 | - | 34 – 43 | PG 48 | 76 | 52 | 64 | 14 | 30,1 | 44 | 60 | 70 |
