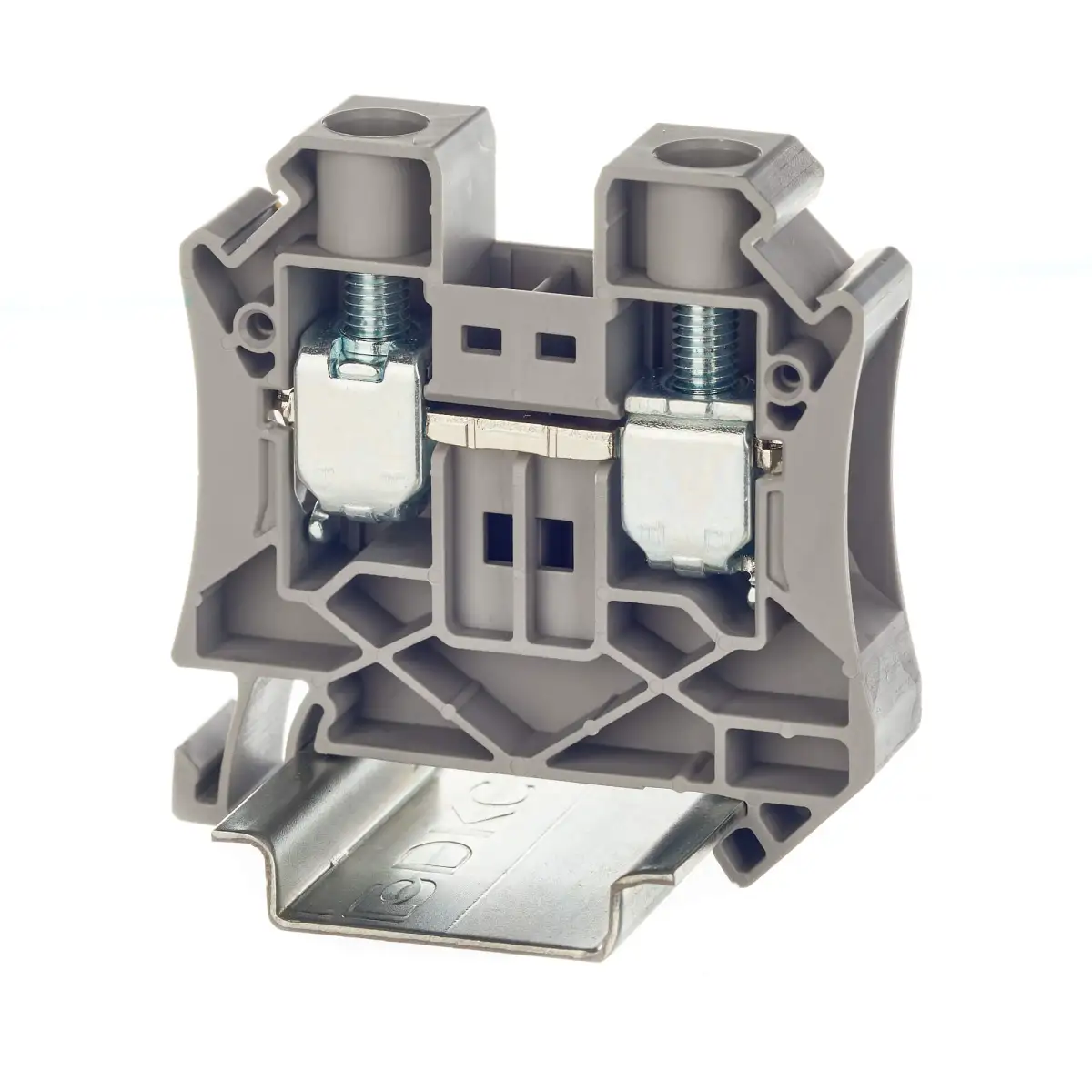

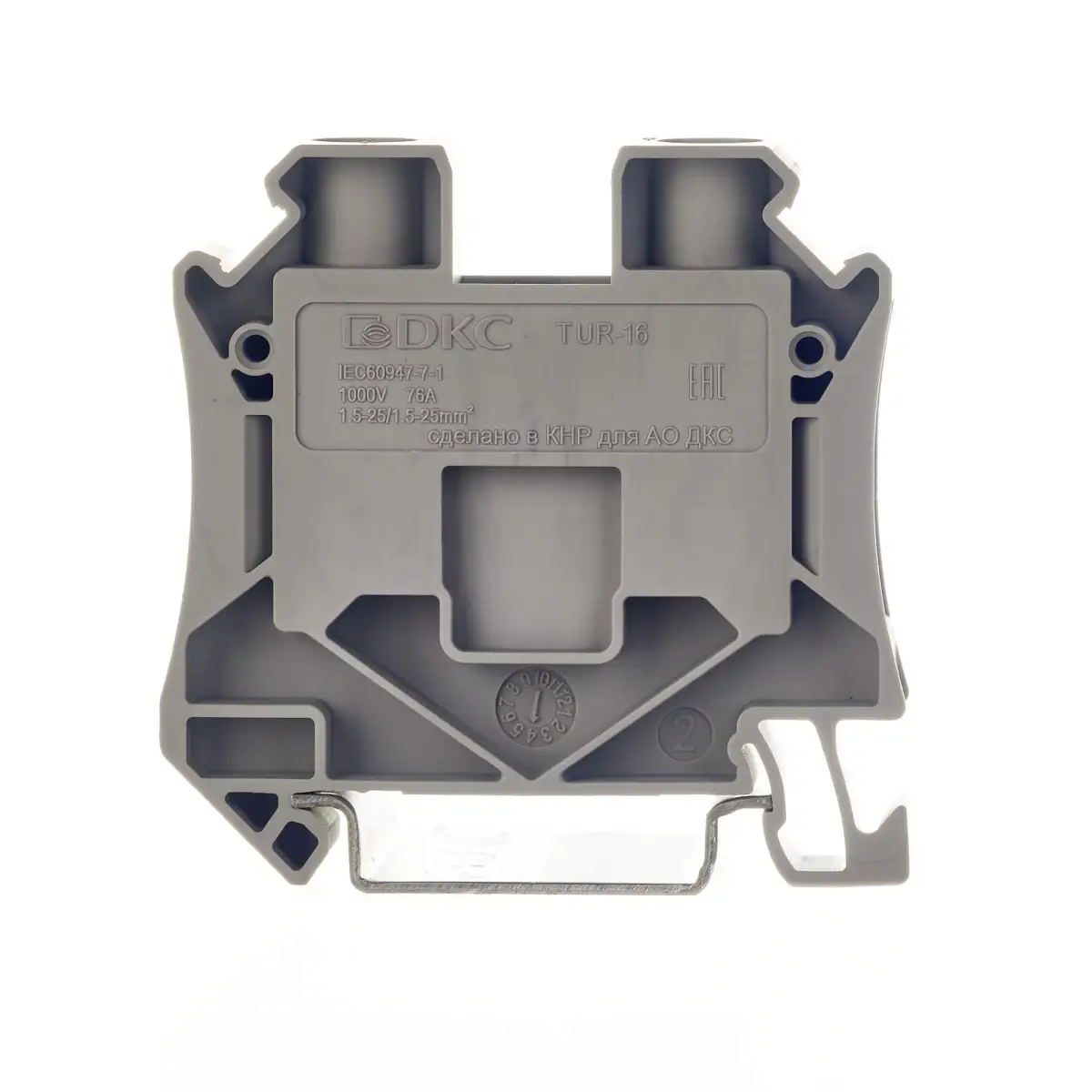

Клемма проходная, винтовой зажим, 2 точки подключения, 16 кв.мм, серая

Номин. ток In, А

76

Номин. напряжение, В

1000

Цвет

Серый

Длина, мм

55.3

Ширина/размер ячейки, мм

12

Высота (на мин. возможной высоте установки), мм

55

Материал изоляции корпуса

Термопласт

Рабочая температура, °C

-40...105

Класс негорючести изоляц. материала согл. UL94

V0

Способ монтажа

DIN-рейка 35 мм

Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²

1.5...25

Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²

1.0...16

Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²

1.5...25

Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²

1.5...25

Тип электрич. соединения 1

Винтовое соединение

Тип электрич. соединения 2

Винтовое соединение

Количество уровней

1

Количество зажимов на 1 уровень

2

Требуется торцевая пластина

Да

Соединенные внутри уровни (между собой)

Нет

Позиция соединения

Сбоку

Проверено на взрывобезопасность по версии Ex e

Нет

Тип продукции

Клемма

Функция клеммы

Проходная

Тип зажима

Винт

Ширина

12 мм

Количество ярусов

1

Количество точек подключения

2

Номинальное сечение

16 мм²

Максимальное сечение

25 мм²

Два проводника одинакового сечения

1−6 мм²

Длина снятия изоляции

14 мм

Номинальное импульсное напряжение

8 кВ

Степень загрязненности

3

Максимальный ток

101 A

Размер винта

M5

Момент затяжки

2,5−3,0 Н∙м

Размер отвертки

1,0 × 6,5

Материал корпуса

PA

Масса

31,4 г
