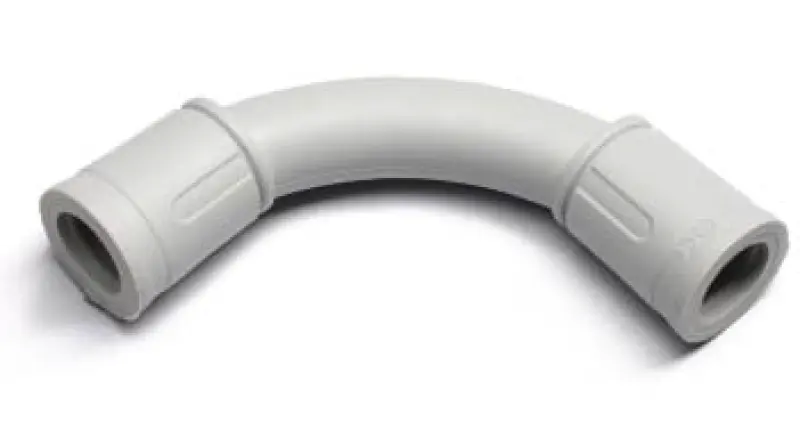

Поворот на 90 град. труба-труба, IP67
Назначение: для герметичного соединения жёстких труб под углом 90°
Отличительные особенности:
- Климатическое исполнение УХЛ1
- Материал корпуса: полипропилен
- Материал уплотнителя: резина
- Цвет: серый RAL 7035
- Температура эксплуатации: от -40°С до +60°С
- Степень защиты: IP67
Габаритные размеры поворотных переходников ДКС под 90° труба-труба указаны ниже...
Габаритные размеры
|
Артикул (опт) |
Артикул (розница) |
Диаметр, мм | Геометрические размеры, мм | ||||||
| ØTG | A | B | C | D | Dmin | R | |||
| 50016 | 50016R | 16 | 16 | 88 | Ø26 | 32 | Ø17,5 | Ø13 | 65 |
| 50020 | 50020R | 20 | 20 | 105 | Ø30 | 35 | Ø21 | Ø17 | 75 |
| 50025 | 50025R | 25 | 25 | 125 | Ø35 | 40 | Ø26 | Ø20 | 95 |
| 50032 | 50032R | 32 | 32 | 140 | Ø42 | 43 | Ø32 | Ø27 | 95 |
| 50040 | - | 40 | 40 | 170 | Ø50 | 50 | Ø40 | Ø35 | 130 |
| 50050 | - | 50 | 50 | 210 | Ø60 | 61 | Ø48 | Ø45 | 145 |
