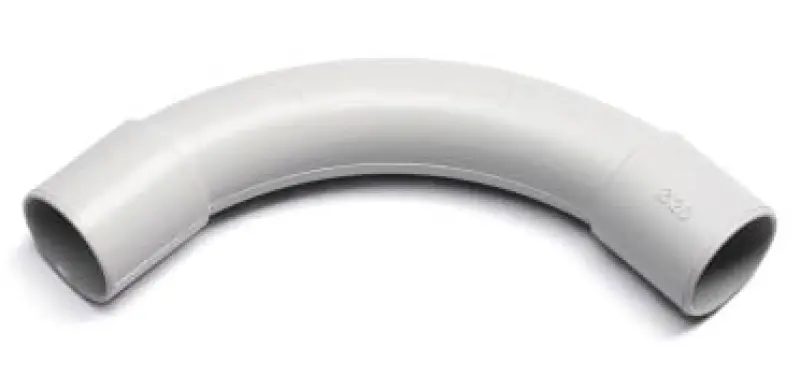

Поворот на 90 град. труба-труба, IP40
Назначение: для соединения жёстких гладких труб одного диаметра под углом 90°
Отличительные особенности:
- Материал: АБС-пластик
- Цвет: серый RAL 7035
- Температура эксплуатации: от -25°С до +60°С
- Степень защиты: IP40
Габаритные размеры поворотных переходников ДКС под 90° труба-труба указаны ниже...
Габаритные размеры
|
Артикул (опт) |
Артикул (розница) |
Диаметр, мм | Геометрические размеры, мм | ||||||
| ØTG | A | B | C | D | Dmin | R | |||
| 50416 | 50416R | 16 | 16 | 74 | Ø19 | 19 | Ø16 | Ø13 | 55 |
| 50420 | 50420R | 20 | 20 | 92 | Ø23 | 23 | Ø20 | Ø17 | 75 |
| 50425 | 50425R | 25 | 25 | 115 | Ø29 | 29 | Ø25 | Ø21 | 95 |
| 50432 | 50432R | 32 | 32 | 133 | Ø36 | 35 | Ø32 | Ø28 | 110 |
| 50440 | - | 40 | 40 | 162 | Ø44 | 37 | Ø40 | Ø33 | 130 |
| 50450 | - | 50 | 50 | 205 | Ø54 | 47 | Ø50 | Ø45 | 145 |
