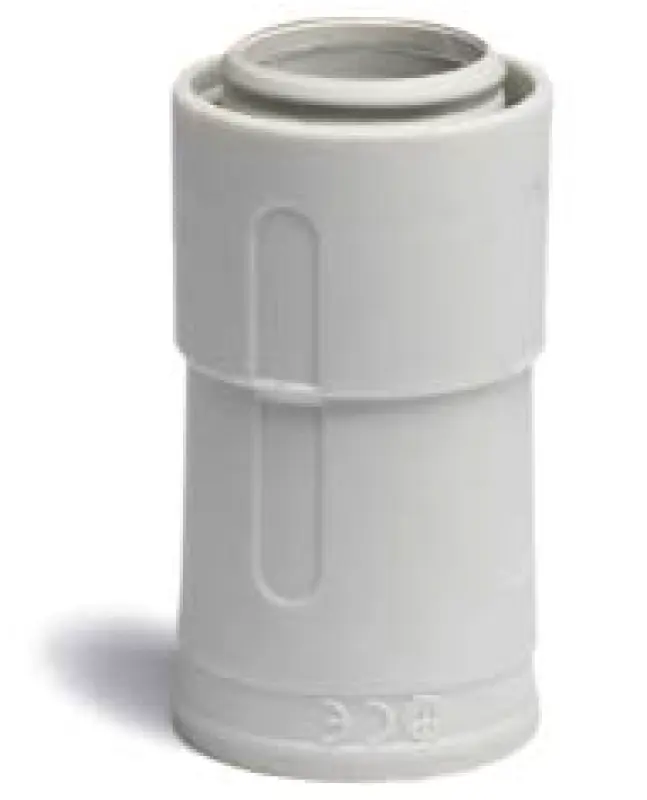

Переходник армированная труба - жесткая труба, IP67
Назначение: для герметичного соединения жёстких гладких и армированных труб
Отличительные особенности:
- Материал корпуса: полипропилен
- Материал уплотнителя: резина
- Цвет: серый RAL 7035
- Температура эксплуатации: от -25°С до +60°С
- Степень защиты: IP67
- Сохраняется внутренний диаметр при переходе с гладкой на армированную трубу
Габаритные размеры переходников ДКС армированная труба - жесткая труба указаны ниже...
Габаритные размеры
| Артикул |
Нар. диаметр жёсткой трубы, мм |
Внутр. диаметр армир. трубы, мм |
Геометрические размеры, мм | |||||||
| ØTG | ØTA | A | B | C | D | E | Dmin | |||
| 55216 | 16 | 16 | 16 | 16 | 53 | Ø26 | 50 | Ø26 | 22 | Ø13 |
| 55220 | 20 | 20 | 20 | 20 | 60 | Ø29 | 57 | Ø30 | 24 | Ø17 |
| 55225 | 25 | 25 | 25 | 25 | 65 | Ø35 | 62 | Ø35 | 25 | Ø21 |
| 55232 | 32 | 32 | 32 | 32 | 73 | Ø43 | 69 | Ø42 | 29 | Ø27 |
| 55240 | 40 | 40 | 40 | 40 | 88 | Ø52 | 84 | Ø50 | 30 | Ø35 |
| 55250 | 50 | 50 | 50 | 50 | 94 | Ø62 | 90 | Ø60 | 32 | Ø45 |
