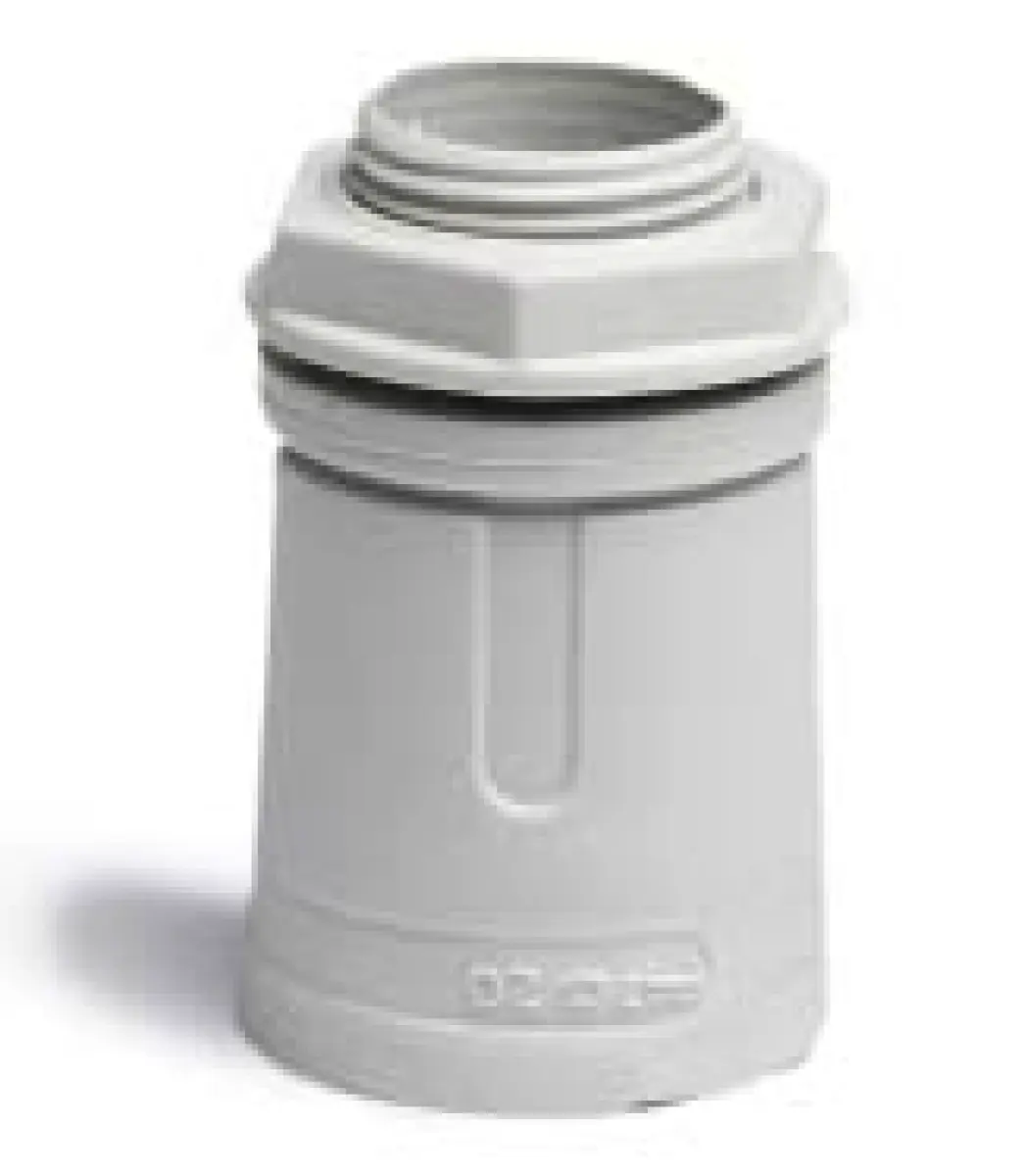

Муфта труба-коробка, IP67
Назначение: для герметичного соединения жёстких гладких труб с корпусами ответвительных коробок, шкафов и щитков
Отличительные особенности:
- Климатическое исполнение УХЛ1
- Материал корпуса: полипропилен
- Материал уплотнителя: резина
- Цвет: серый RAL 7035
- Температура эксплуатации: от -40°С до +60°С
- Степень защиты: IP67
Габаритные размеры муфт труба-коробка ДКС указаны ниже...
Габаритные размеры
|
Артикул (опт) |
Артикул (розница) |
Диаметр, мм | Геометрические размеры, мм | |||||||||
| ØTG | A | B | C |
|
F | E | K | Dmin | Под ключ | |||
| 50216 | 50216R | 16 | 16 | 45 | Ø26 | 12 | 7 | М16х1,5 | Ø24 | Ø26 | Ø13 | 22 |
| 50220 | 50220R | 20 | 20 | 47 | Ø30 | 12 | 7 | М20х1,5 | Ø28 | Ø30 | Ø17 | 26 |
| 50225 | 50225R | 25 | 25 | 51 | Ø35 | 12 | 7 | М25х1,5 | Ø33 | Ø35 | Ø21 | 30 |
| 50232 | 50232R | 32 | 32 | 57 | Ø42 | 14 | 7 | М32х1,5 | Ø40 | Ø43 | Ø27 | 38 |
| 50240 | - | 40 | 40 | 70 | Ø50 | 14 | 8 | М40х1,5 | Ø48 | Ø53 | Ø34 | 46 |
| 50250 | - | 50 | 50 | 75 | Ø60 | 14 | 8 | М50х1,5 | Ø58 | Ø62 | Ø44 | 57 |
