Угол вертикальный шарнирный 100х400 универсальный
Код товара
235-136
Артикул
LE1004
Марка
ДКС
6446 ₽
4512 ₽Есть в наличии
прямо сейчас

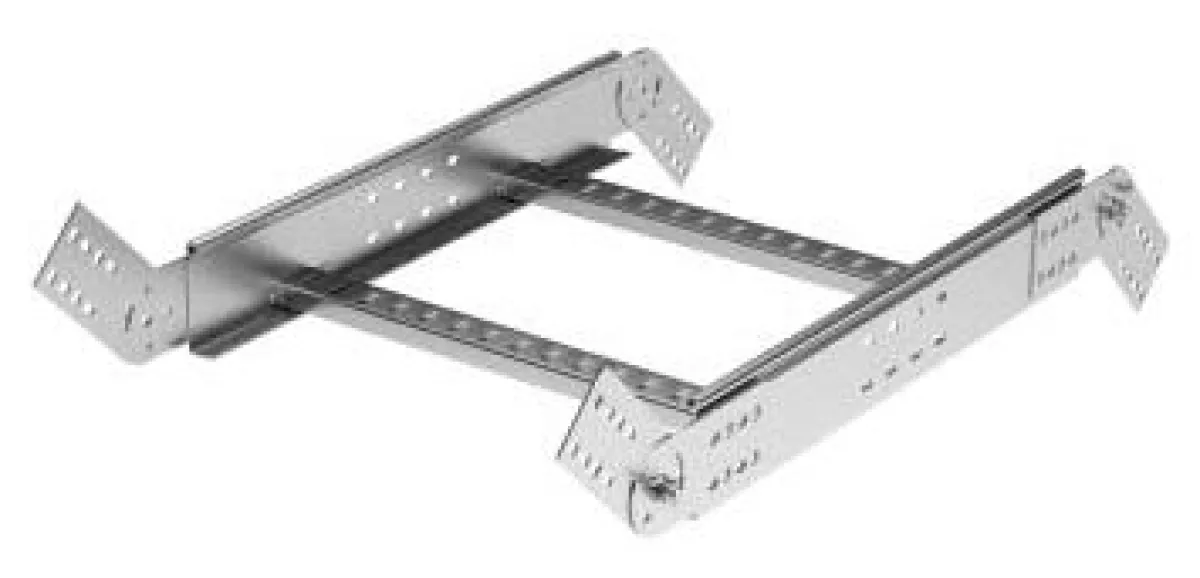

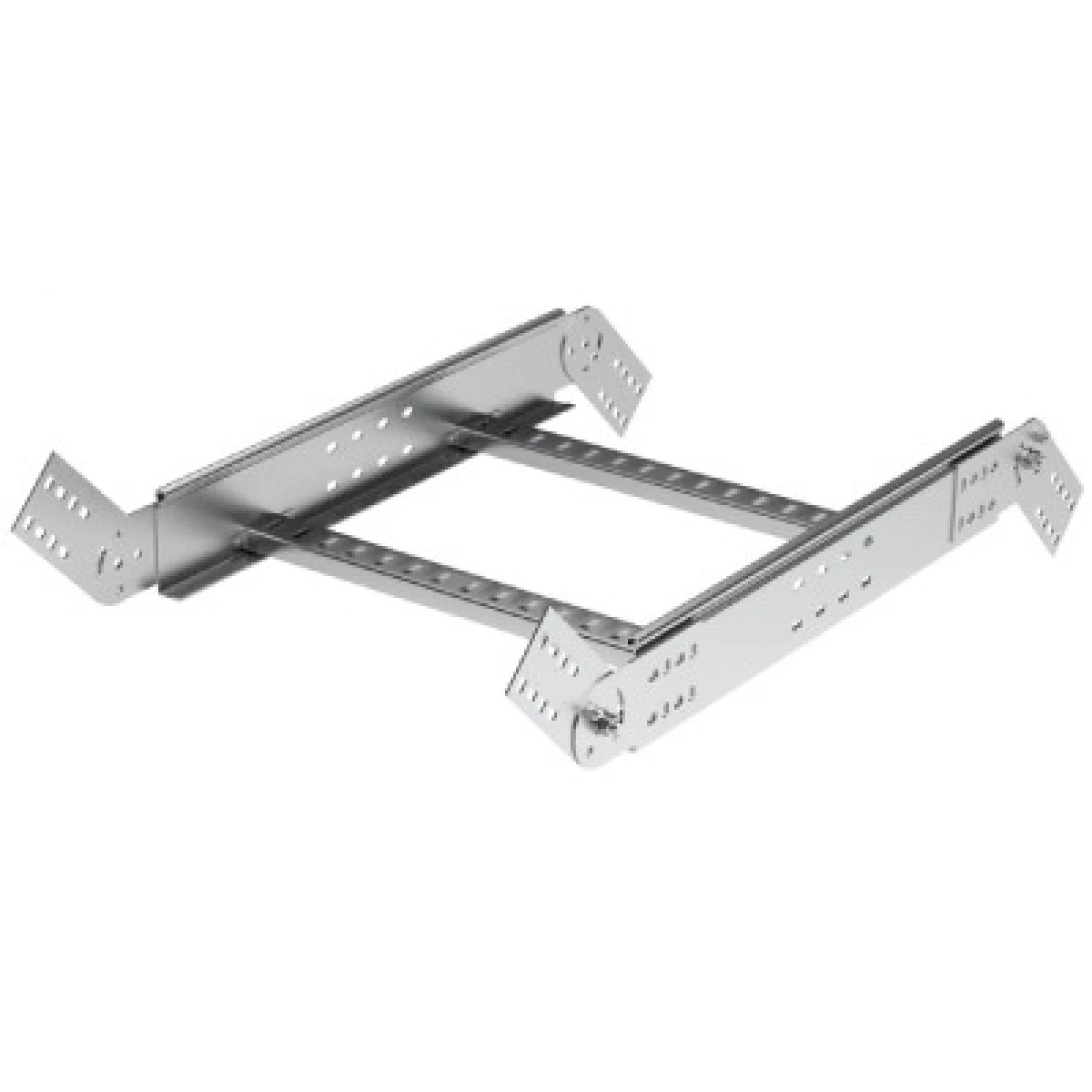

Угол вертикальный шарнирный предназначен для монтажа подъемов и опусков трассы с возможность наклона ее под произвольным углом. Чтобы увеличить радиус поворота трассы, углы можно смонтировать подряд в несколько секций. Данный аксессуар применяется для лотков с высотой борта 100 мм и шириной основания 400 мм. Толщина лонжерона изделия – 1,2 мм, а толщина поперечины – 1,0 мм. Угол представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".
Технические характеристики аксессуара ДКС LE1004
| Технические условия | ТУ 3449-002-73438690-2008 |
| Материалы и типы покрытия |
Сталь с последующим после изготовления элементов цинковым покрытием, нанесённым методом горячего цинкования по ГОСТ 9.307 Масса цинкового покрытия 785–1710 г/м2, толщина 55–120 мкм |
| Климатическое исполнение по ГОСТ 15150-69 | У1, ХЛ1, УХЛ1, УХЛ5 |
| Класс стойкости к коррозии по ГОСТ Р 52868-2007 | 6 |
| Температура монтажа и эксплуатации | от -60°С до +60°С |
| Испытания на безопасную рабочую нагрузку |
на пролетах до 3 м — в соответствии с ГОСТ Р 52868-2007 п. 10.3.3 на пролетах 4 м и более — в соответствии с ГОСТ 52868-2007 п. 10.4 схемы испытаний согласно ТУ 3449-002-73438690-200 |
| Ударная прочность | не менее 20 Дж по ГОСТ Р 52868-2007 |
Срок службы аксессуара ДКС LE1004
| Наружная установка | |
| С3 городские или умеренно загрязненные атмосферы, прибрежные территории с низким уровнем солености | ≥20 лет |
| С4 промышленные атмосферы и прибрежные территории с умеренной соленостью | ≥15 лет |
| Внутренняя установка | |
| С3 производственные помещения с высокой влажностью и умеренным загрязнением воздуха | ≥20 лет |
| С4 промышленные производства с высоким уровнем загрязнения, помещения с высокими влажностью и соленостью | ≥15 лет |
Технические характеристики
Цвет
Светло-серый
Модель/исполнение
Без разъема/соединителя
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Тип ступени
Перфорированный профиль
Шарнирный (-ая)
Да
Вид/марка материала
Сталь
Материал
Сталь
Ширина лестничного лотка, мм
400
Высота лестничного лотка (боковой стенки), мм
100
Тип бокового профиля
Профиль
Подходит для обеспеч. целостности цепи (огнестойкость)
Да
Отклонение (угол)
Регулируемый
Тип продукции
Системные аксессуары
Тип аксессуара
Угол вертикальный шарнирный
Высота
100 мм
Толщина лонжерона
1.2 мм
Материал
Сталь оцинкованная по методу Сендзимира
Ширина
400 мм
