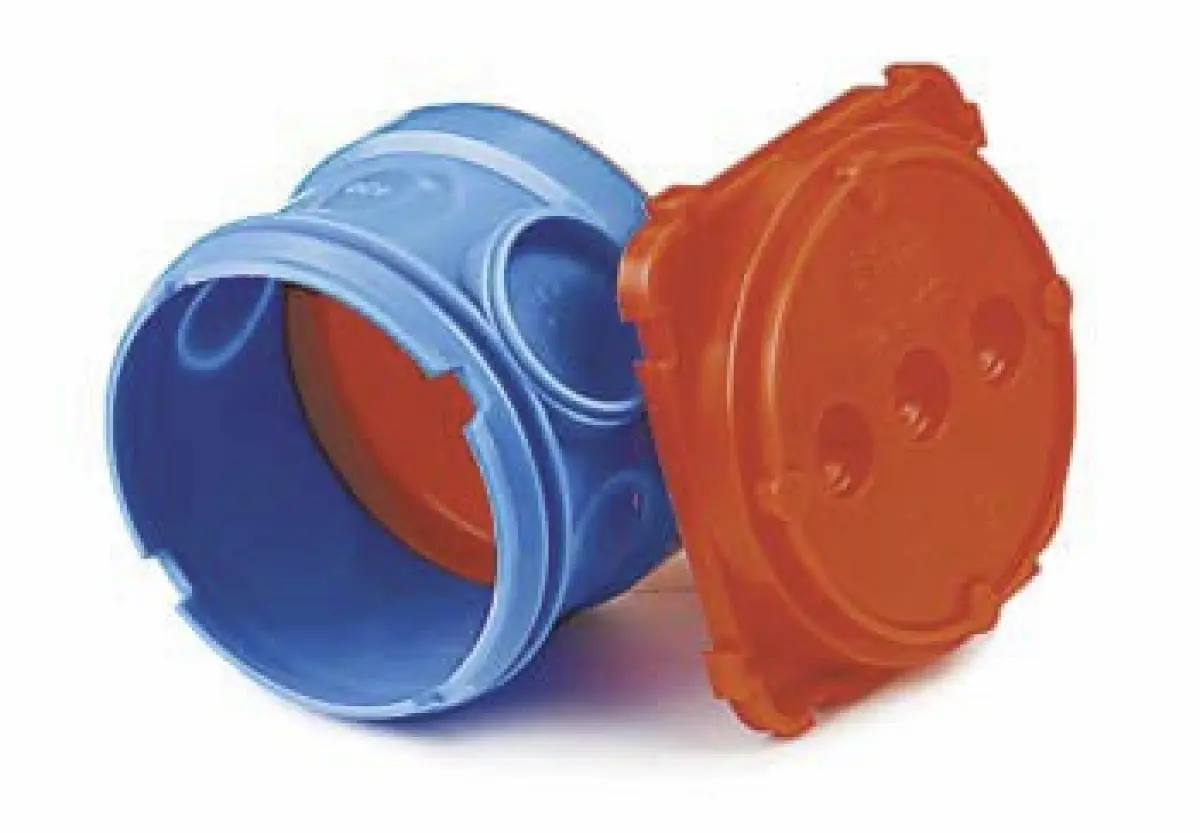

Коробки установочные для заливки в бетон
Назначение: формирование посадочных мест под электроустановочные изделия европейского стандарта при монолитном бетоностроении.
Отличительные особенности:
- Материал корпуса: полипропилен
- Температура монтажа: от -25°С до +100°С
- Четыре ввода Ø 20 мм под гофрированную трубу Ø 25 мм в каждом корпусе
- Два ввода Ø 25 мм для стыковки корпусов между собой
- Прочная стыковка составных частей коробки гарантированно выдерживает все ударные нагрузки, возникающие при подаче бетона
Узнайте, как правильно их монтировать установочные коробки DKC.
Монтаж установочной коробки DKC
 |
 |
 |
|
1. Закрепить фланцевую крышку на опалубке Закрепить крышку при помощью гвоздей, шурупов, клея, анкеров, либо другим способом, обеспечивающим надёжное крепление крышки на опалубке. |
2. Установить днище в корпус Установка днища придаёт корпусу жёсткость необходимую при пробивке вводов под трубы |
3. Выбить вводы под трубы Установить отрезок жёсткой трубы на предперфорированный ввод. Диаметр трубы должен соответствовать диаметру ввода (Ø20 мм и Ø25 мм соответственно). Выбить ввод ударом молотка по трубе. |
 |
 |
 |
|
4. Установить корпуса на фланцевые крышки Перед установкой корпусов желательно снять днища – это упростит ввод труб в коробку. |
5. Завести трубы Вводы Ø20 мм предназначены для присоединения гофрированных труб Ø25 мм. Гофрированная труба надёжно удерживается в корпусе и не требует дополнительной герметизации. |
6. Установить днища 7. Установить подвижную часть опалубки и произвести заливку При демонтаже опалубки выламывается защитная мембрана, открывая доступ внутрь потолочной коробки. |
 |
 |
|
| Для ввода в коробку жёстких гладких труб диаметром 16 и 20 мм рекомендуется использовать кабельный ввод, код 54520 | Для ввода в коробку гофрированных труб диаметром 16 и 20 мм рекомендуется использовать кабельный ввод, код 54520 |
