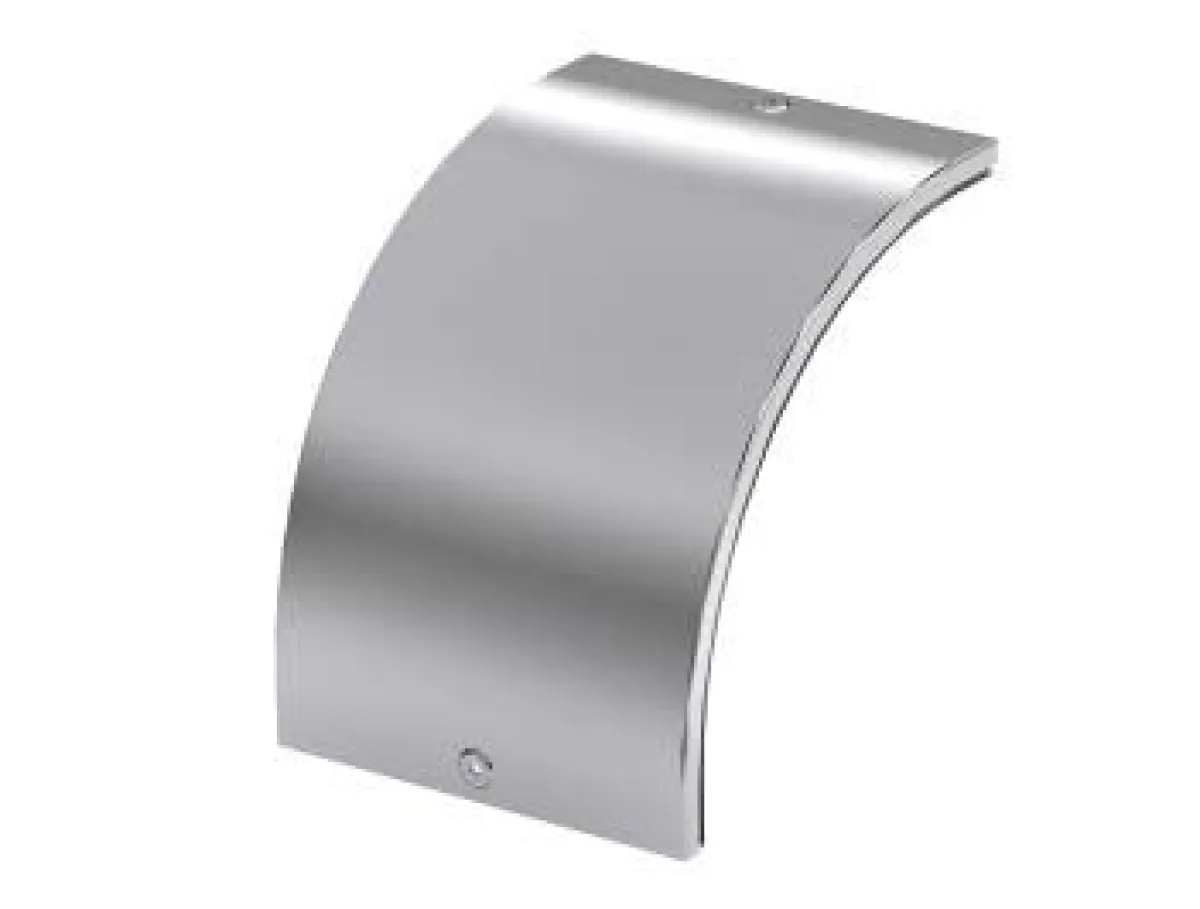

Крышка CD 90 на угол вертикальный внеш. 90° осн.150, горячеоцинкованная
Код товара
231-627
Артикул
38243HDZ
Марка
ДКС
2246 ₽
1572 ₽Есть в наличии
срок — 3-4 дня
Входящие в состав системы листовых лотков "S5 Combitech" аксессуары упрощают построение кабельных трасс под любые задачи и обеспечивают проложенному кабелю надежную защиту. Для того, чтобы уберечь трассу от воздействия влаги и попадания мусора внутрь лотка, рекомендуется применять неперфорированные аксессуары вместе с крышками. При этом достигается высокая степень пыле- и влагозащиты IP 44. Если возникает необходимость получить доступ к кабелю, крышка легко снимается.
Крышка CD 90 на вертикальный внешний угол 90° имеет длину 230 мм и ширину 150 мм. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.
Технические характеристики аксессуара ДКС 38243HDZ
| Технические условия | ТУ 3449-002-73438690-2008 |
| Материалы и типы покрытия |
Сталь с последующим после изготовления элементов цинковым покрытием, нанесённым методом горячего цинкования по ГОСТ 9.307. Масса цинкового покрытия 785–1710 г/м2, толщина 55–120 мкм. |
| Климатическое исполнение по ГОСТ 15150-69 | У1, ХЛ1, УХЛ1, УХЛ5 |
| Класс стойкости к коррозии по ГОСТ Р 52868-2007 | 6 |
| Температура монтажа и эксплуатации | от -60°С до +60°С |
| Испытания на безопасную рабочую нагрузку |
на пролетах до 3 м — в соответствии с ГОСТ Р 52868-2007 п. 10.3.3 на пролетах 4 м и более — в соответствии с ГОСТ 52868-2007 п. 10.4 схемы испытаний согласно ТУ 3449-002-73438690-200 |
| Ударная прочность | не менее 20 Дж по ГОСТ Р 52868-2007 |
| Огнестойкость | R 90 |
| Сейсмостойкость | 7–9 баллов |
Срок службы аксессуара ДКС 38243HDZ
| Наружная установка | |
| С3 городские или умеренно загрязненные атмосферы. Прибрежные территории с низким уровнем солености | ≥20 лет |
| С4 промышленные атмосферы и прибрежные территории с умеренной соленостью | ≥15 лет |
| Внутренняя установка | |
| С3 производственные помещения с высокой влажностью и умеренным загрязнением воздуха | ≥20 лет |
| С4 промышленные производства с высоким уровнем загрязнения, помещения с высокими влажностью и соленостью | ≥15 лет |
Технические характеристики
Цвет
Светло-серый
Ширина, мм
150
Защитное покрытие поверхности
Горячее цинкование
Отклонение (угол)
90°
Шарнирный (-ая)
Да
Длина, мм
230
Материал
Сталь
Тип крепления
Защелкивание
Подходит для проволочного лотка
Да
Подходит для лестничного лотка
Да
Подходит для (листового) кабельного лотка
Да
Нержавеющая сталь травлёная
Да
Подходит для обеспеч. целостности цепи (огнестойкость)
Да
Изменение направления
Вертикально ниспадающий
Вид/марка материала
Сталь
Тип продукции
Крышки на системные аксессуары
Тип аксессуара
Крышка на угол вертикальный внешний 90 градусов
Толщина
0.8 мм
Материал
Сталь горячеоцинкованная погружением
Ширина
150 мм
