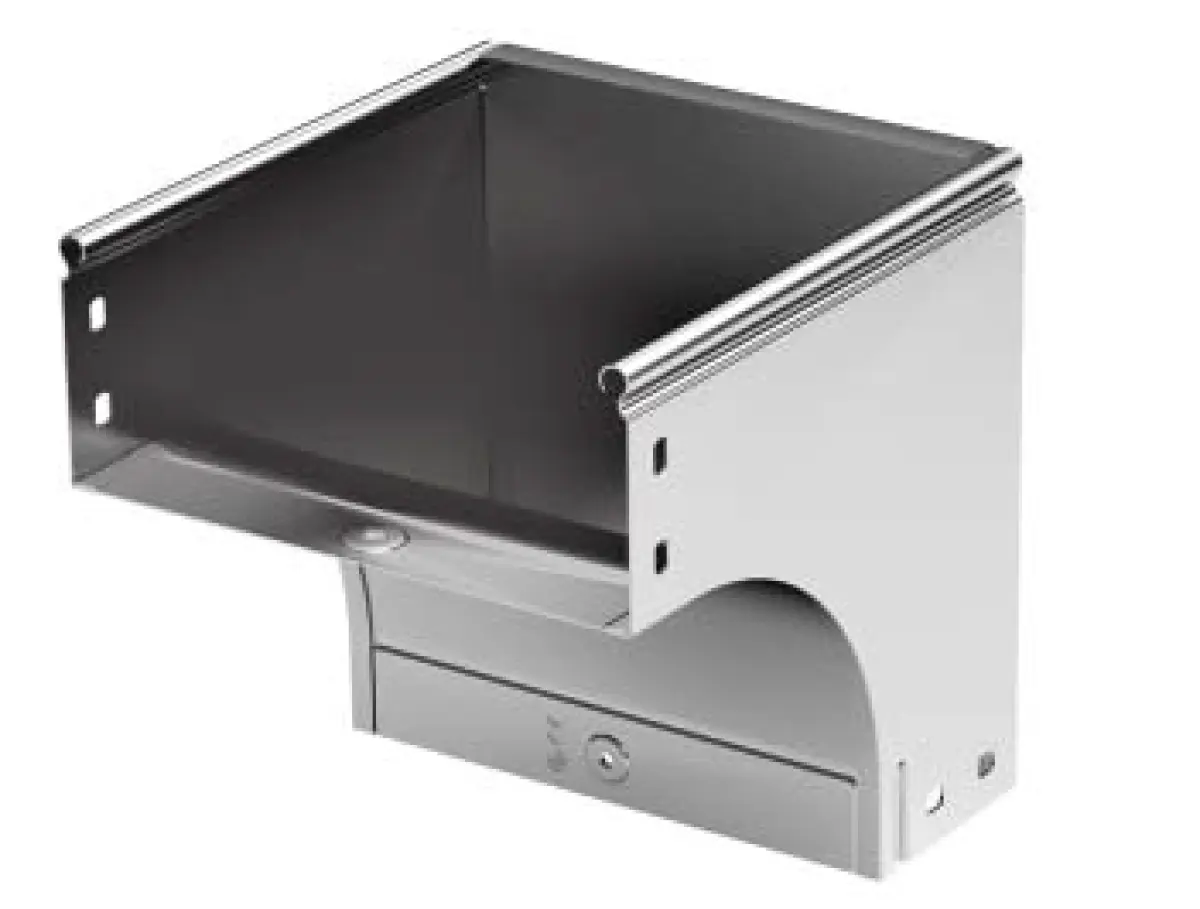

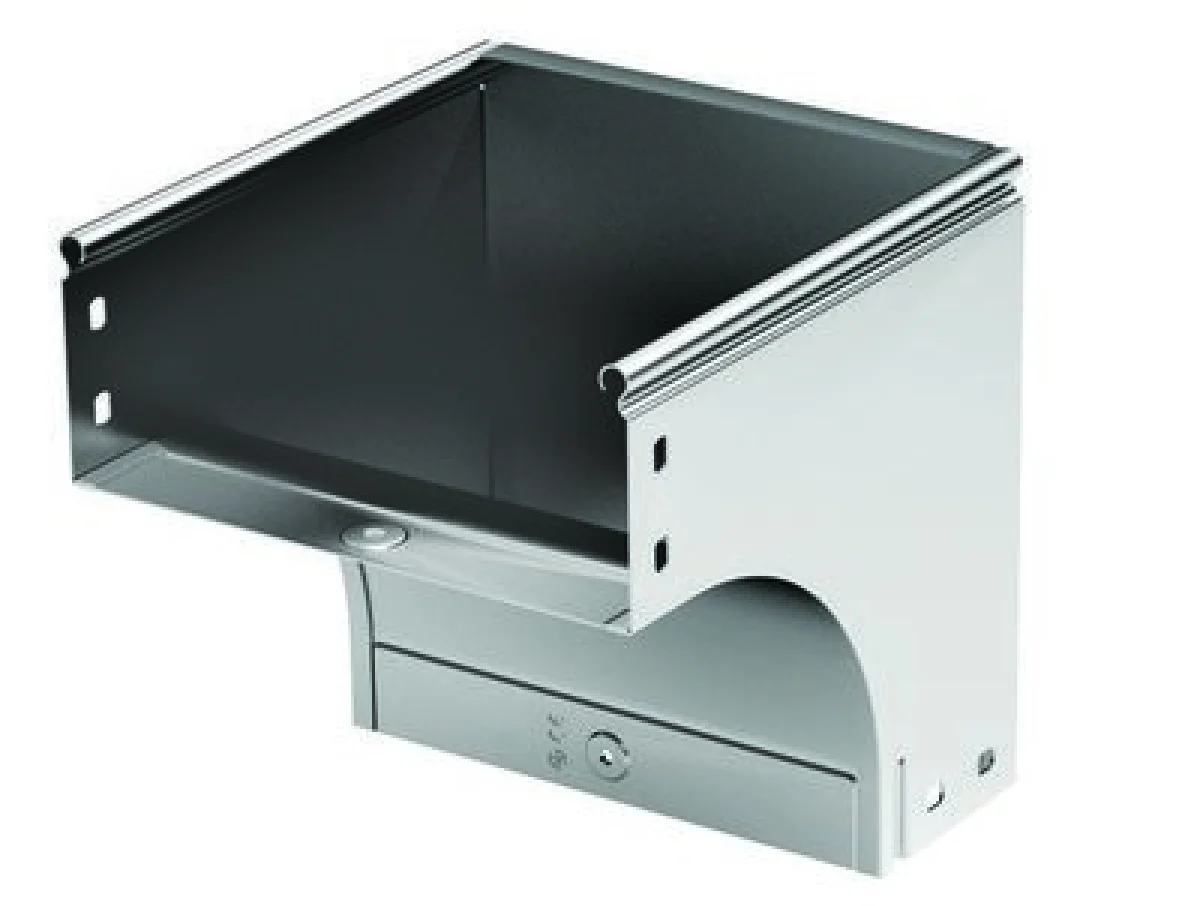

Угол CDV 90 вертикальный внеш. осн.100 H80
Код товара
231-168
Артикул
37372
Марка
ДКС
2369 ₽
1658 ₽Под заказ
срок — 6-8 недель
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDV используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол применяется с лотками шириной 100 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Технические характеристики аксессуара ДКС 37372
| Технические условия | ТУ 3449-002-73438690-2008 |
| Материалы и типы покрытия |
Сталь оцинкованная горячим конвейерным способом по методу Сендзимира. Группа ХП, класс 2 по ГОСТ 14918-80. Масса цинкового покрытия 142,5–258 г/м2, толщина 10–18 мкм |
| Климатическое исполнение по ГОСТ 15150-69 | У2, ХЛ2, УХЛ2 |
| Класс стойкости к коррозии по ГОСТ Р 52868-2007 | 3 |
| Температура монтажа и эксплуатации | от -60°С до +60°С |
| Испытания на безопасную рабочую нагрузку |
на пролетах до 3 м — в соответствии с ГОСТ Р 52868-2007 п. 10.3.3 на пролетах 4 м и более — в соответствии с ГОСТ 52868-2007 п. 10.4 схемы испытаний согласно ТУ 3449-002-73438690-200 |
| Ударная прочность | не менее 20 Дж по ГОСТ Р 52868-2007 |
| Огнестойкость | R 90 |
| Сейсмостойкость | 7–9 баллов |
Срок службы аксессуара ДКС 37372
| Внутренняя установка | |
| С2 неотапливаемые помещения, возможна конденсация | ≥15 лет |
Технические характеристики
Цвет
Светло-серый
Модель/исполнение
Без разъема/соединителя
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм
1
Отклонение (угол)
90°
Перфорированная боковая стенка
Да
Вид/марка материала
Сталь
Материал
Сталь
Перфорация в основании для монтажа
Да
Внутр. радиус, мм
100
Ширина кабельного лотка, мм
100
Высота кабельного лотка, мм
80
Изменение направления
Вертикально ниспадающий
Подходит для обеспеч. целостности цепи (огнестойкость)
Да
С крышкой
Нет
