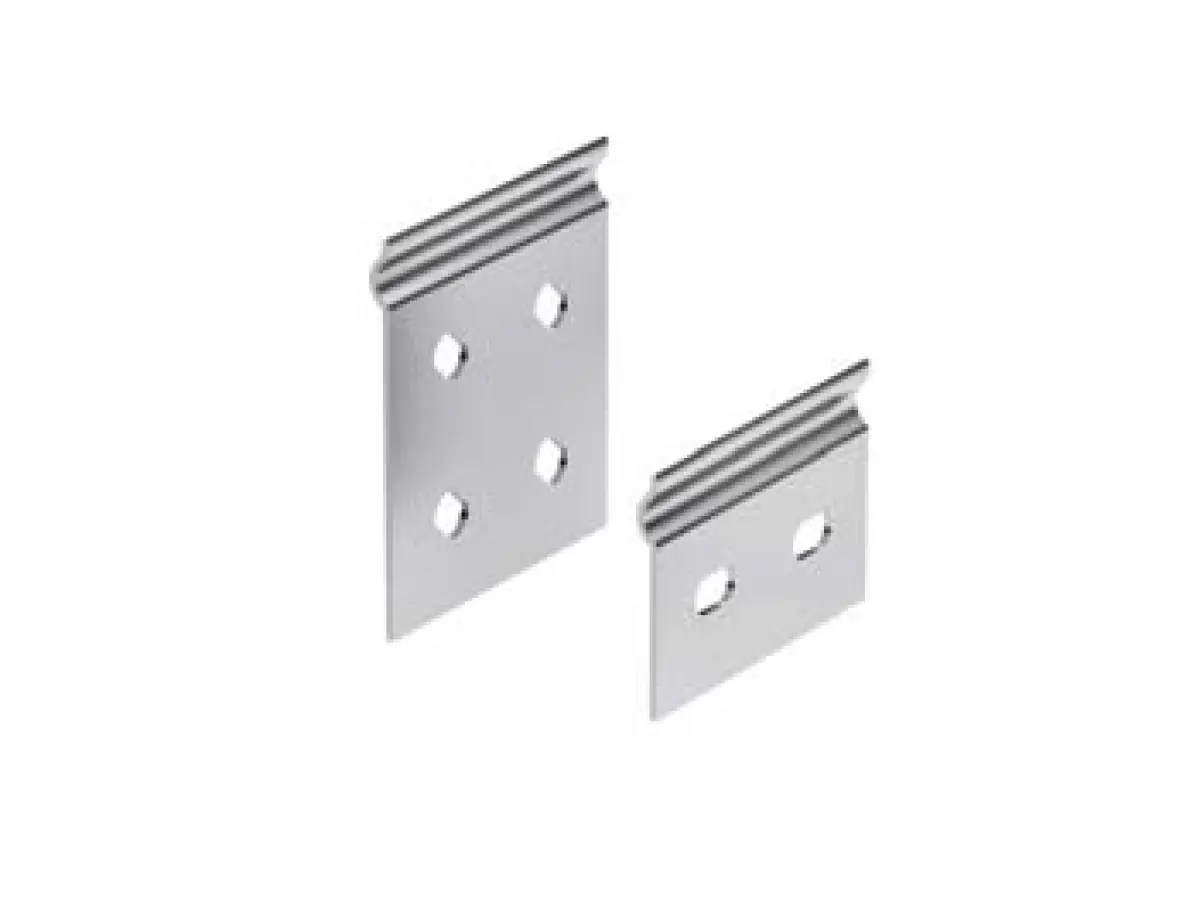

Пластина соединительная GTO H100
Код товара
231-123
Артикул
37305
Марка
ДКС
136 ₽
95 ₽Есть в наличии
срок — 2-3 дня
Отличительные особенности системы листовых лотков "S5 Combitech" – высокий уровень защиты кабеля при прокладке и в процессе эксплуатации, а также высокая надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой. Если лотки невозможно соединить методом "мама-папа", они соединяются "стык-в-стык". Для этого применяются соединительные пластины, которые подбираются под высоту лотков.

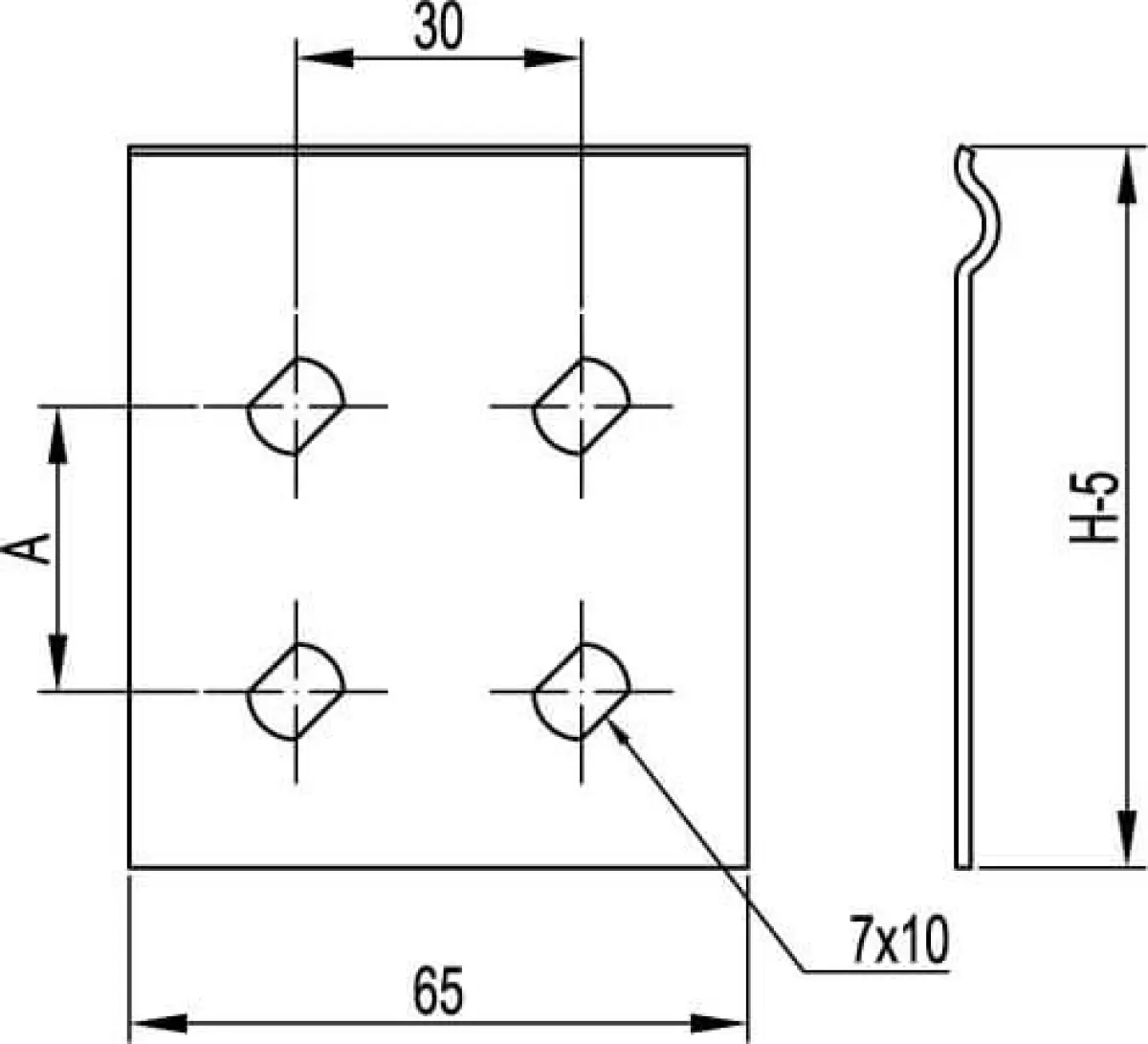

Соединительные пластины GTO изготавливаются из стали (исполнение - "сталь, оцинкованная по методу Сендзимира"). Они применяются как для объединения сплошных листовых лотков, так и для соединения перфорированных лотков с аксессуарами. Пластина применяется с лотками высотой 100 мм.
Технические характеристики аксессуара ДКС 37305
| Технические условия | ТУ 3449-002-73438690-2008 |
| Материалы и типы покрытия |
Сталь оцинкованная горячим конвейерным способом по методу Сендзимира. Группа ХП, класс 2 по ГОСТ 14918-80. Масса цинкового покрытия 142,5–258 г/м2, толщина 10–18 мкм |
| Климатическое исполнение по ГОСТ 15150-69 | У2, ХЛ2, УХЛ2 |
| Класс стойкости к коррозии по ГОСТ Р 52868-2007 | 3 |
| Температура монтажа и эксплуатации | от -60°С до +60°С |
| Испытания на безопасную рабочую нагрузку |
на пролетах до 3 м — в соответствии с ГОСТ Р 52868-2007 п. 10.3.3 на пролетах 4 м и более — в соответствии с ГОСТ 52868-2007 п. 10.4 схемы испытаний согласно ТУ 3449-002-73438690-200 |
| Ударная прочность | не менее 20 Дж по ГОСТ Р 52868-2007 |
| Огнестойкость | R 90 |
| Сейсмостойкость | 7–9 баллов |
Срок службы аксессуара ДКС 37305
| Внутренняя установка | |
| С2 неотапливаемые помещения, возможна конденсация | ≥15 лет |
Технические характеристики
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Длина, мм
65
Материал
Сталь
Подходит для проволочного лотка
Да
Подходит для лестничного лотка
Да
Подходит для (листового) кабельного лотка
Да
Нержавеющая сталь травлёная
Да
Подходит для лотка высотой, мм
100
Горизонт.-поворотный/шарнирный
Да
Вертикал.-поворотный/шарнирный
Да
Подходит для обеспеч. целостности цепи (огнестойкость)
Да
Подходит для лотка шириной, мм
50...600
Тип соединения
ВинтовойРазъем
Цвет
Светло-серый
Вид/марка материала
Сталь
Модель/исполнение
Соединительная накладка на стык основания лотка
Тип продукции
Монтажные аксессуары
Тип аксессуара
Монтажные аксессуары
Высота
100 мм
Материал
Сталь оцинкованная по методу Сендзимира
