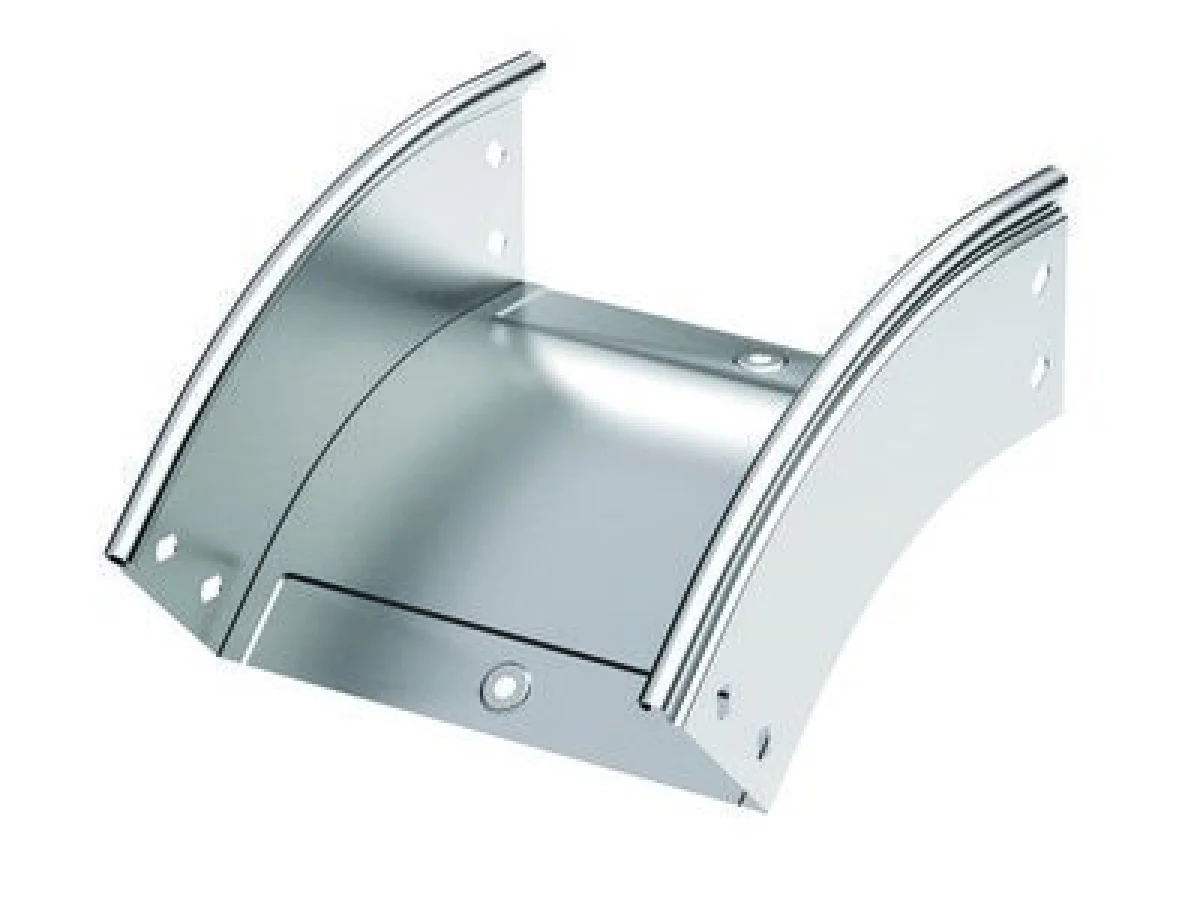

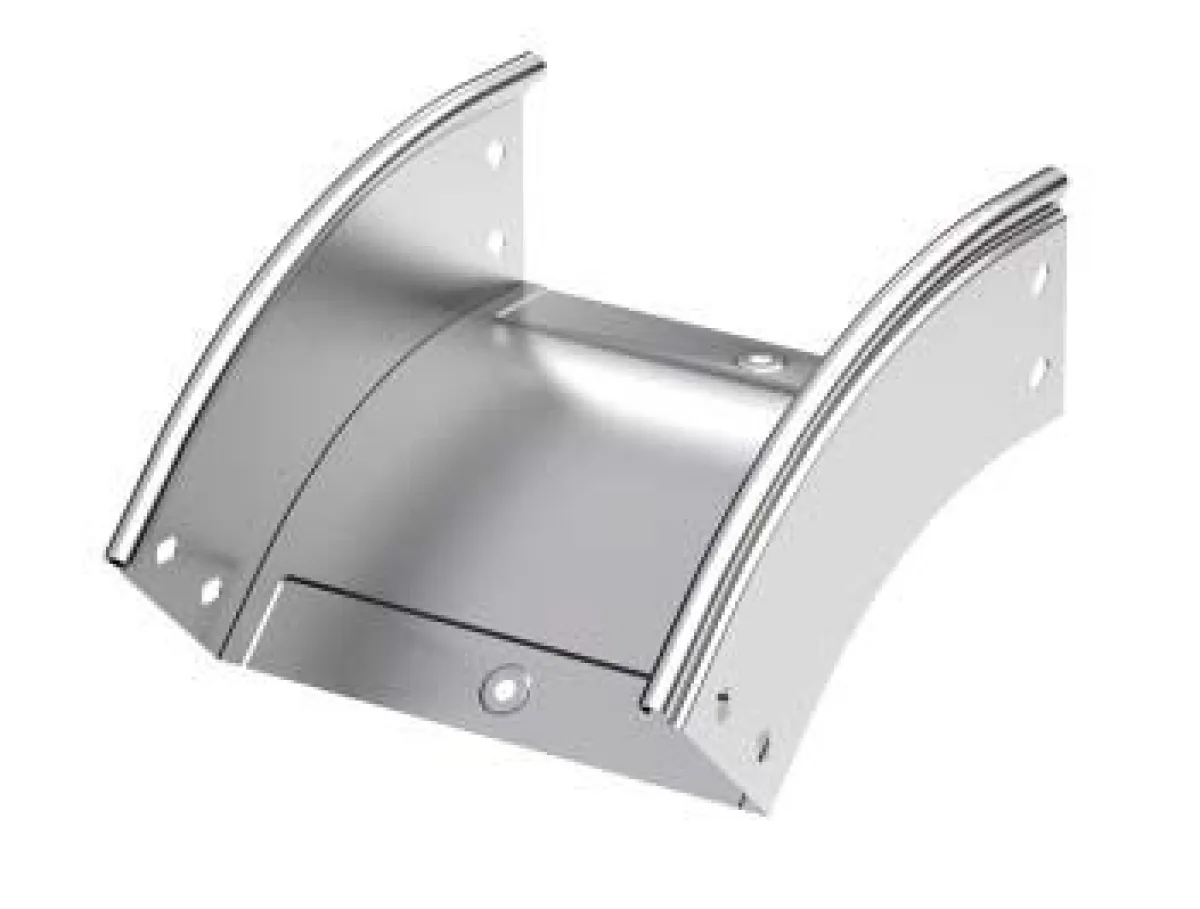

Угол CD 45 вертикальный внеш. 45° 150х50
Код товара
230-815
Артикул
36843
Марка
ДКС
977 ₽
684 ₽Есть в наличии
прямо сейчас
Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внешний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 45о.
Он совместим с лотками шириной 150 мм и высотой 50 мм. Внутренний радиус аксессуара – 240 мм. Толщина стали – 0,8 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Технические характеристики аксессуара ДКС 36843
| Технические условия | ТУ 3449-002-73438690-2008 |
| Материалы и типы покрытия |
Сталь оцинкованная горячим конвейерным способом по методу Сендзимира. Группа ХП, класс 2 по ГОСТ 14918-80. Масса цинкового покрытия 142,5–258 г/м2, толщина 10–18 мкм |
| Климатическое исполнение по ГОСТ 15150-69 | У2, ХЛ2, УХЛ2 |
| Класс стойкости к коррозии по ГОСТ Р 52868-2007 | 3 |
| Температура монтажа и эксплуатации | от -60°С до +60°С |
| Испытания на безопасную рабочую нагрузку |
на пролетах до 3 м — в соответствии с ГОСТ Р 52868-2007 п. 10.3.3 на пролетах 4 м и более — в соответствии с ГОСТ 52868-2007 п. 10.4 схемы испытаний согласно ТУ 3449-002-73438690-200 |
| Ударная прочность | не менее 20 Дж по ГОСТ Р 52868-2007 |
| Огнестойкость | R 90 |
| Сейсмостойкость | 7–9 баллов |
Срок службы аксессуара ДКС 36843
| Внутренняя установка | |
| С2 неотапливаемые помещения, возможна конденсация | ≥15 лет |
Технические характеристики
Цвет
Светло-серый
Модель/исполнение
Без разъема/соединителя
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм
0.8
Отклонение (угол)
45°
Перфорированная боковая стенка
Да
Вид/марка материала
Сталь
Материал
Сталь
Перфорация в основании для монтажа
Да
Ширина кабельного лотка, мм
150
Высота кабельного лотка, мм
50
Изменение направления
Вертикально ниспадающий
Подходит для обеспеч. целостности цепи (огнестойкость)
Да
С крышкой
Нет
