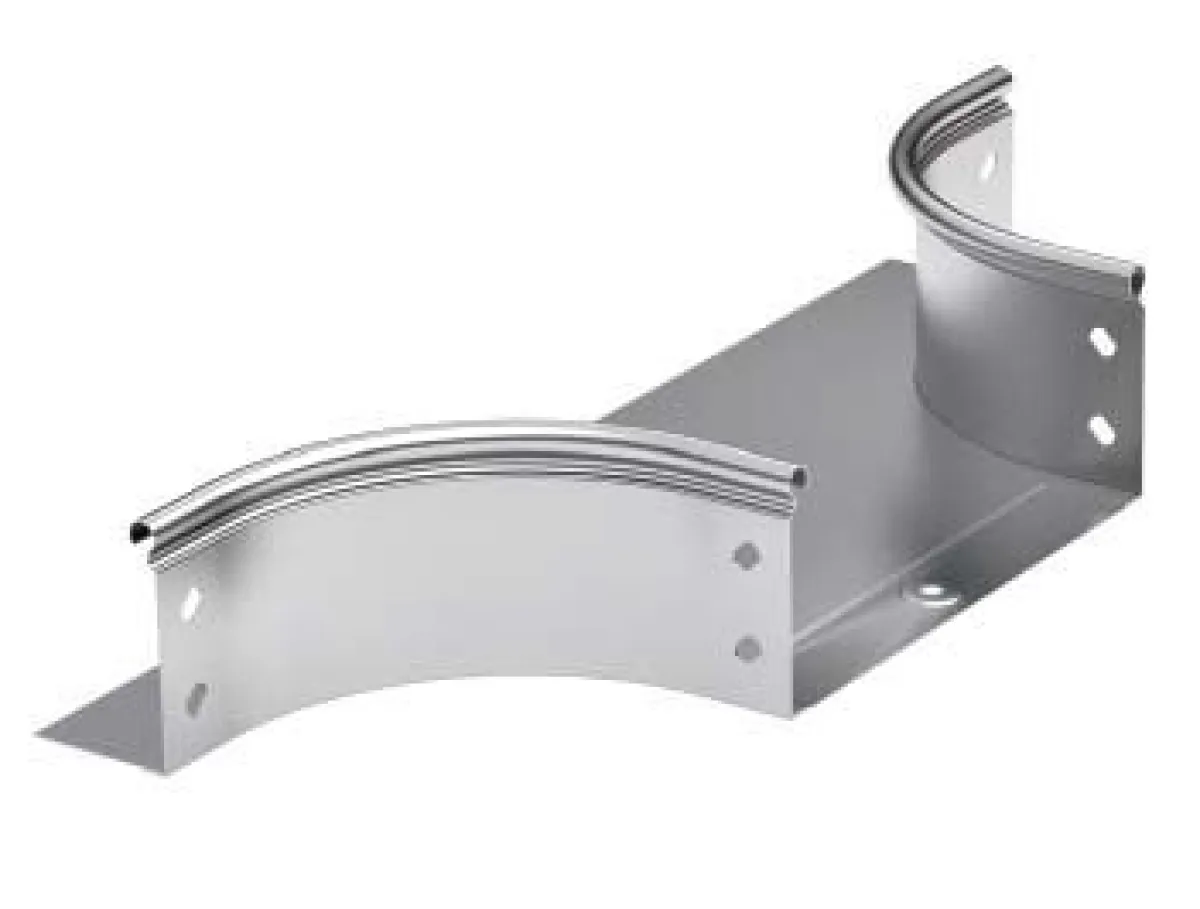

Ответвитель DL 300х80
Код товара
230-325
Артикул
36253
Марка
ДКС
1820 ₽
1274 ₽Есть в наличии
срок — 1 день
Для построения сложной кабельной трассы с многочисленными поворотами и ответвлениями на основе листовых лотков системы "S5 Combitech" применяются разнообразные аксессуары. Ответвители DL позволяют организовать разветвление с плавными поворотами с уменьшением ширины лотка на "рукавах". Применение этого аксессуара предотвращает повреждение кабеля при прокладке и обеспечивает его защиту от попадания влаги и мелких частиц (при применении вместе с крышкой уровень пыле- и влагозащиты IP достигает 44).
Исполнение – "сталь, оцинкованная по методу Сендзимира". Высота - 80 мм, ширина - 300 мм, внутренний радиус поворотов - 100 мм.
Технические характеристики аксессуара ДКС 36253
| Технические условия | ТУ 3449-002-73438690-2008 |
| Материалы и типы покрытия |
Сталь оцинкованная горячим конвейерным способом по методу Сендзимира. Группа ХП, класс 2 по ГОСТ 14918-80. Масса цинкового покрытия 142,5–258 г/м2, толщина 10–18 мкм |
| Климатическое исполнение по ГОСТ 15150-69 | У2, ХЛ2, УХЛ2 |
| Класс стойкости к коррозии по ГОСТ Р 52868-2007 | 3 |
| Температура монтажа и эксплуатации | от -60°С до +60°С |
| Испытания на безопасную рабочую нагрузку |
на пролетах до 3 м — в соответствии с ГОСТ Р 52868-2007 п. 10.3.3 на пролетах 4 м и более — в соответствии с ГОСТ 52868-2007 п. 10.4 схемы испытаний согласно ТУ 3449-002-73438690-200 |
| Ударная прочность | не менее 20 Дж по ГОСТ Р 52868-2007 |
| Огнестойкость | R 90 |
| Сейсмостойкость | 7–9 баллов |
Срок службы аксессуара ДКС 36253
| Внутренняя установка | |
| С2 неотапливаемые помещения, возможна конденсация | ≥15 лет |
Технические характеристики
Цвет
Светло-серый
Модель/исполнение
С разъемом/соединителем в комплекте
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Вид/марка материала
Сталь
Материал
Сталь
Внутр. радиус, мм
100
Ширина кабельного лотка, мм
300
Высота кабельного лотка, мм
80
НАТО монтажные отверстия
Да
Нержавеющая сталь травлёная
Да
Исполнение для больших расстояний (усиленный)
Да
Подходит для обеспеч. целостности цепи (огнестойкость)
Да
