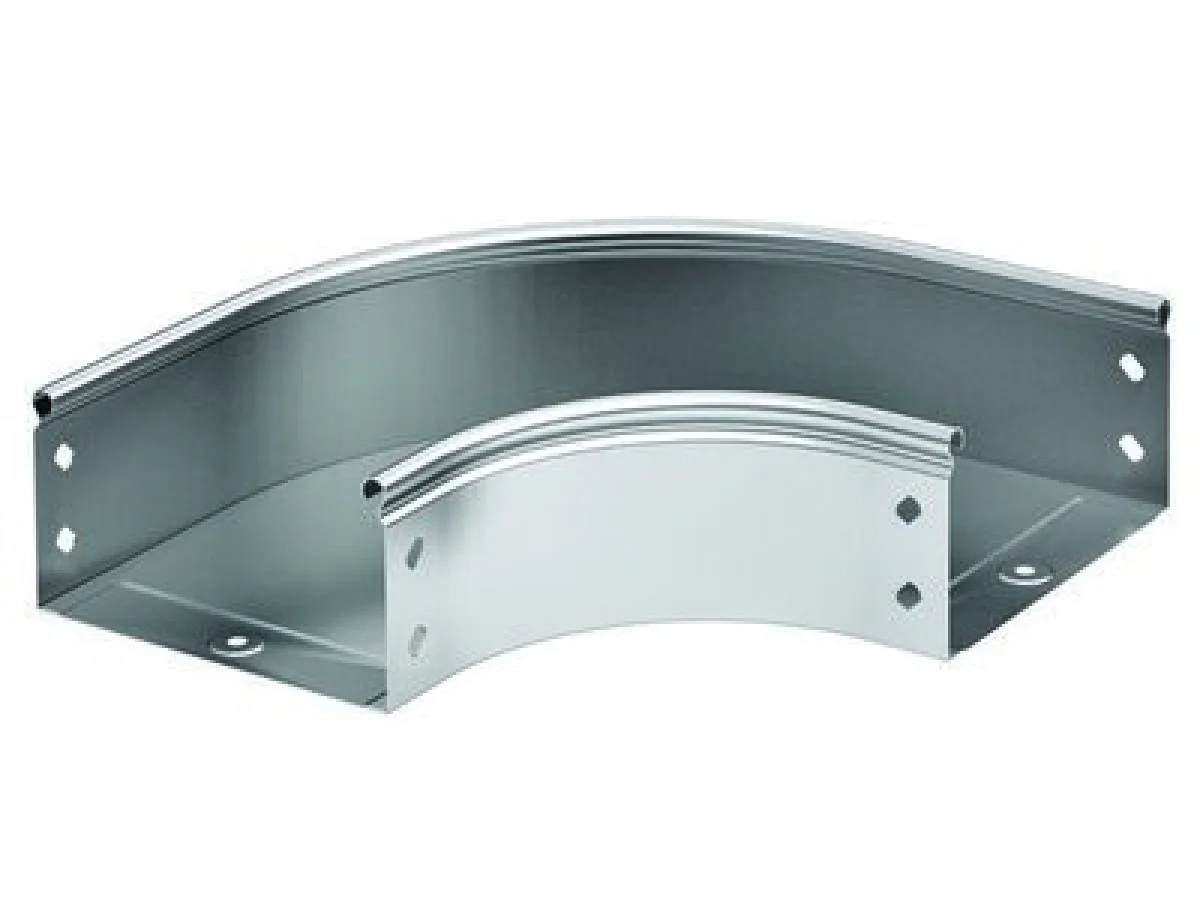

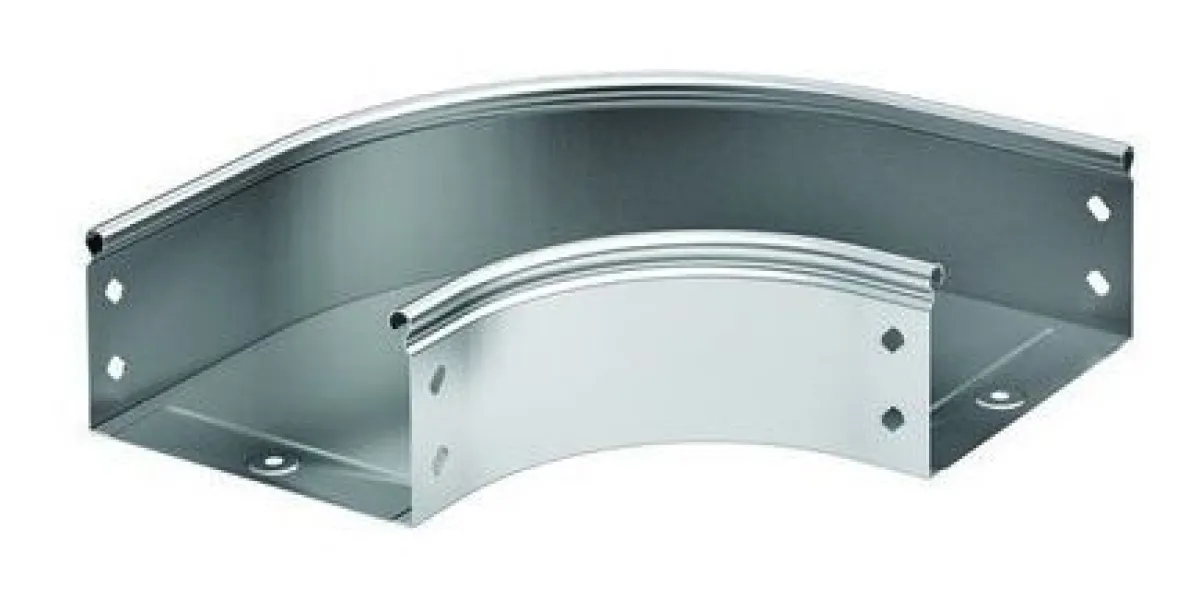

Угол CPO 90 горизонтальный 90° 100х80
Код товара
230-116
Артикул
36022
Марка
ДКС
815 ₽
570 ₽Под заказ
срок — 6-8 недель
Аксессуары системы "S5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол СРО горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол СРО необходим для осуществления поворота на 90°. Плавный изгиб аксессуара предупреждает повреждение кабеля при прокладке. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение – "сталь, оцинкованная по методу Сендзимира". Толщина металла - 0,8 мм, высота – 80 мм, ширина – 100 мм, внутренний радиус – 100 мм.
Технические характеристики аксессуара ДКС 36022
| Технические условия | ТУ 3449-002-73438690-2008 |
| Материалы и типы покрытия |
Сталь оцинкованная горячим конвейерным способом по методу Сендзимира. Группа ХП, класс 2 по ГОСТ 14918-80. Масса цинкового покрытия 142,5–258 г/м2, толщина 10–18 мкм |
| Климатическое исполнение по ГОСТ 15150-69 | У2, ХЛ2, УХЛ2 |
| Класс стойкости к коррозии по ГОСТ Р 52868-2007 | 3 |
| Температура монтажа и эксплуатации | от -60°С до +60°С |
| Испытания на безопасную рабочую нагрузку |
на пролетах до 3 м — в соответствии с ГОСТ Р 52868-2007 п. 10.3.3 на пролетах 4 м и более — в соответствии с ГОСТ 52868-2007 п. 10.4 схемы испытаний согласно ТУ 3449-002-73438690-200 |
| Ударная прочность | не менее 20 Дж по ГОСТ Р 52868-2007 |
| Огнестойкость | R 90 |
| Сейсмостойкость | 7–9 баллов |
Срок службы аксессуара ДКС 36022
| Внутренняя установка | |
| С2 неотапливаемые помещения, возможна конденсация | ≥15 лет |
Технические характеристики
Цвет
Светло-серый
Модель/исполнение
Без разъема/соединителя
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм
0.8
Отклонение (угол)
90°
Перфорированная боковая стенка
Да
Вид/марка материала
Сталь
Материал
Сталь
Перфорация в основании для монтажа
Да
Внутр. радиус, мм
100
Ширина кабельного лотка, мм
100
Высота кабельного лотка, мм
80
Изменение направления
Горизонтальн.
Подходит для обеспеч. целостности цепи (огнестойкость)
Да
С крышкой
Нет
