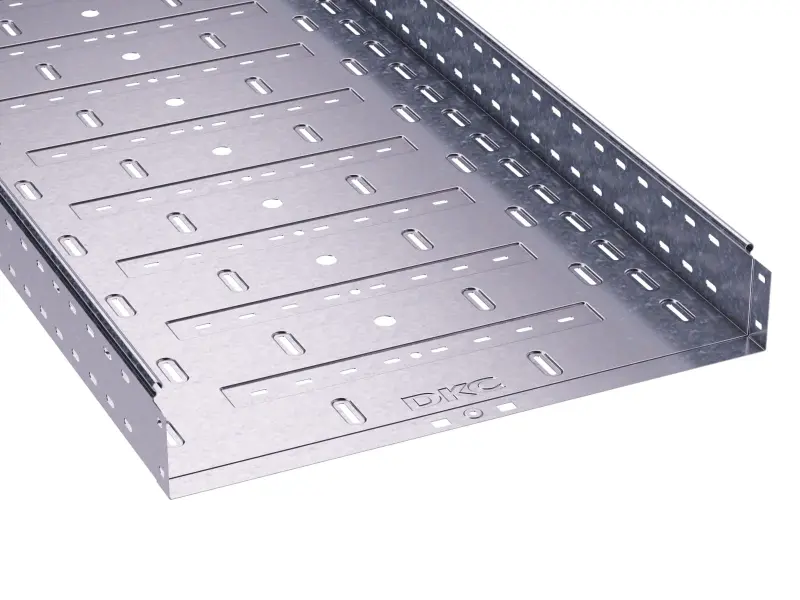

Лоток перфорированный 600х80 L3000, горячеоцинкованный
Код товара
229-954
Артикул
35308HDZ
Марка
ДКС
21510 ₽
15057 ₽Есть в наличии
срок — 3-4 дня
Цена за 3 м
Цена за 1 м - 5019 ₽
Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Высота лотка – 80 мм, ширина – 600 мм, длина – 3000 мм, толщина - 1 мм. Лотки в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии и воздействию агрессивных сред.
Технические характеристики кабельного лотка ДКС 35308HDZ
| Технические условия | ТУ 3449-002-73438690-2008 |
| Материалы и типы покрытия |
Сталь с последующим после изготовления элементов цинковым покрытием, нанесённым методом горячего цинкования по ГОСТ 9.307. Масса цинкового покрытия 785–1710 г/м2, толщина 55–120 мкм. |
| Климатическое исполнение по ГОСТ 15150-69 | У1, ХЛ1, УХЛ1, УХЛ5 |
| Класс стойкости к коррозии по ГОСТ Р 52868-2007 | 6 |
| Температура монтажа и эксплуатации | от -60°С до +60°С |
| Испытания на безопасную рабочую нагрузку |
на пролетах до 3 м — в соответствии с ГОСТ Р 52868-2007 п. 10.3.3 на пролетах 4 м и более — в соответствии с ГОСТ 52868-2007 п. 10.4 схемы испытаний согласно ТУ 3449-002-73438690-200 |
| Ударная прочность | не менее 20 Дж по ГОСТ Р 52868-2007 |
| Огнестойкость | R 90 |
| Сейсмостойкость | 7–9 баллов |
Срок службы кабельного лотка ДКС 35308HDZ
| Наружная установка | |
| С3 городские или умеренно загрязненные атмосферы. Прибрежные территории с низким уровнем солености | ≥20 лет |
| С4 промышленные атмосферы и прибрежные территории с умеренной соленостью | ≥15 лет |
| Внутренняя установка | |
| С3 производственные помещения с высокой влажностью и умеренным загрязнением воздуха | ≥20 лет |
| С4 промышленные производства с высоким уровнем загрязнения, помещения с высокими влажностью и соленостью | ≥15 лет |
Технические характеристики
Цвет
Светло-серый
Ширина
600
Модель/исполнение
Без соединит. разъема
Высота
80
Защитное покрытие поверхности
Горячее цинкование
Толщина материала
1
Перфорированная боковая стенка
Да
Длина
3000
Материал
Сталь
Перфорация в основании для монтажа
Да
Полезное сечение
48000
Исполнение для больших расстояний (усиленный)
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Да
С крышкой
Нет
